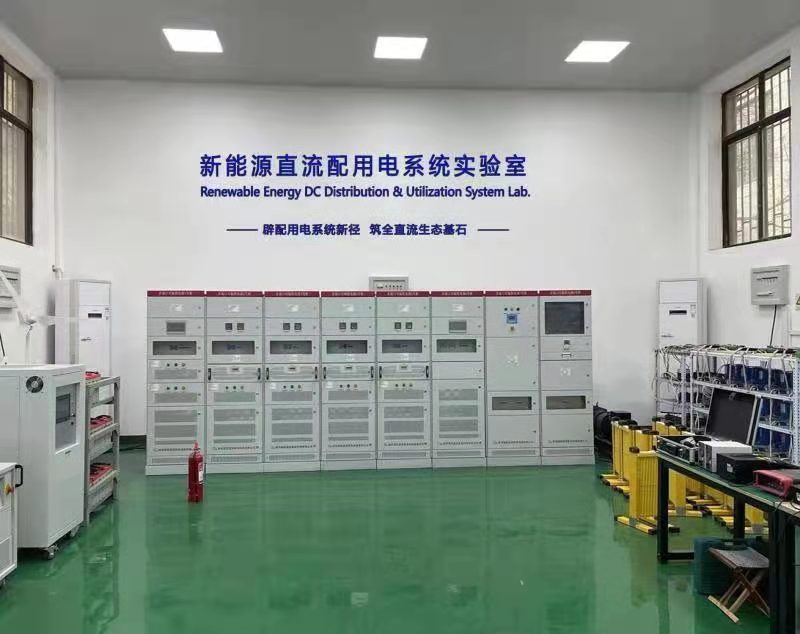

1.     实验室介绍

本实验室所涉系统是一套含有新能源发电、储能和用电负载的两端低压直流发配用电系统，系统包含750V(±375V)、220V和48V三条直流母线。同时系统具备直流故障模拟、数据采集和能量管理功能。系统预留有二次开发和备用接口，后续可对系统进行二次升级、扩容和改造。

该实验室是一套开放式的教学科研系统，兼具教学、科研和工程示范三重功能。教学方面，本系统自带能量管理和监控，各个源系统既可独立运行，也可在能量管理控制下自动运行。

2.     实验室功能

实验室配备用灵活的组网柜，可灵活改变系统拓扑结构和接入设备类型，实现对不同组网系统的特性研究；其次本系统配置有故障模拟系统和数据采集系统，可实现直流系统的极间、极地等多种故障的人为发生，数据采集系统能够采集到故障发生时的各种故障数据，方便科学研究；再次本系统的能量管理器等为开放式系统，具备二次开发能力，用户可开发自己的控制算法。

3.     实验室主要设备

DC750V(±375V)母线上的设备有：(1)光伏模拟系统 (2)工程光伏系统 (3)直流阻性负载 (4)模拟直驱风力发电系统 (5)铅碳储能系统 (6)直流负载：直流空调、直流洗衣机、直流烤箱及预留接口

DC220V母线上的设备有：(1)直流冰箱 (2)直流电磁炉

DC48V母线上的设备有：(1)直流风扇 (2)直流电视 (3)直流照明

本系统是一套开放式系统，兼具教学、科研和工程示范三大功能，具体有：

(1)系统各微源监控控制；

(2)光伏发电系统特性模拟；

(3)储能系统特性模拟；

(4)负载需求响应特性模拟；

(5)直流系统接地与故障特性模拟；

(6)直流系统能量管理特性模拟；

(7)直流系统柔性输出特性模拟；

(8)本地/远程控制功能。
